Модуль лазерного дальномера 3 км
Введение продукта
В модуле лазерного дальномера 03XLH06X LRF используется лазерный модуль из эрбиевого стекла собственной разработки XINLAND с длиной волны 1535 нм, который обладает характеристиками измерения на больших расстояниях, низким энергопотреблением, небольшими размерами и безопасностью для человеческих глаз.
Дальность действия: 3000 м (мишень НАТО 2,3х2,3 м), 6000 м (максимальная дальность)
Точность измерения ± 1 м
Точность измерения Больше или равна 98 %
Вес Меньше или равен 57 г.
Особенности продукта
1. Интегрированная конструкция конфигурации и установка многоточечного уплотнения на передней торцевой поверхности, сильная антидисбалансная способность, высокая
долговечность, длительный срок службы, безопасность для глаз;
2. Использование технологии нетеплового приема оптической конструкции, с хорошей способностью подавления оптического шума, характеристиками ближнего диапазона и оптическими характеристиками при высоких и низких температурах;
3. Внутренний интерфейс схемы использует процесс прямого подключения сварочной проволоки, который является прочным и надежным, что
можно избежать короткого замыкания или плохого контакта, вызванного ослаблением, окислением и водяным паром разъема, а также повысить надежность и срок службы продукта.
Индекс эффективности продукта
|
Элемент |
Индекс |
|
Модель |
03XLH06X |
|
Рабочая длина волны |
1535 нм ± 10 нм |
|
Безопасный для глаз |
Класс 1 (МЭК 60825-1) |
|
Приемная диафрагма |
φ19 мм |
|
Диапазон измерения |
30-6000m |
|
Диапазон производительности |
6000m |
Максимальная дальность |
|
Больше или равно 4500 м. |
Большая цель, Отражательная способность: 60 %, видимость наблюдателя 12 км. |
|
|
Больше или равно 3000 м. |
Мишень НАТО размером 2,3×2,3 м. Отражательная способность: 30 %, видимость для наблюдателя 8 км. |
|
|
Больше или равно 2000 м. |
0.5×1,7 м Человек, Отражательная способность: 10 %, видимость наблюдателя 8 км |
|
|
Больше или равно 1000 м. |
{{0}}.2x0,3м БПЛА, Отражательная способность: 10 %, видимость для наблюдателя 8 км |
|
|
Коммуникационный интерфейс |
RS422 |
|
|
Влажность |
Меньше или равно 60 % |
|
|
Точность измерения дальности |
±1m |
|
|
Точность |
Больше или равно 98 % |
|
|
Угол расхождения |
Меньше или равно 0,5 мрад |
|
|
Диапазон частоты |
1~10 Гц |
|
|
Размер |
Меньше или равно 48,5×36×26 мм. |
|
|
Напряжение |
5V |
|
|
|
Потребляемая мощность в режиме ожидания Меньше или равна 1 Вт. |
|
|
Рабочая температура |
-40 градус ~+70 градус |
|
|
Температура хранения |
-50 градус ~+75 градус |
|
|
Масса |
Меньше или равно 57 г |
|
|
Шок |
1800 г, 6 мс |
|
Примечание. Все интерфейсы и параметры модуля лазерного дальномера можно настроить.
Режим дальности и время дальности
1. а) Максимальное время непрерывного измерения одиночного диапазона: больше или равно 35 минутам;
2. б) Максимальный интервал времени для непрерывного измерения расстояния снова: Меньше или равно 15 с.
Стабильность оптической оси лазера Меньше или равна 0,1 мрад (полный температурный диапазон);
Непараллельность оптической оси лазера эталону установки Меньше или равна 0.25мрад;

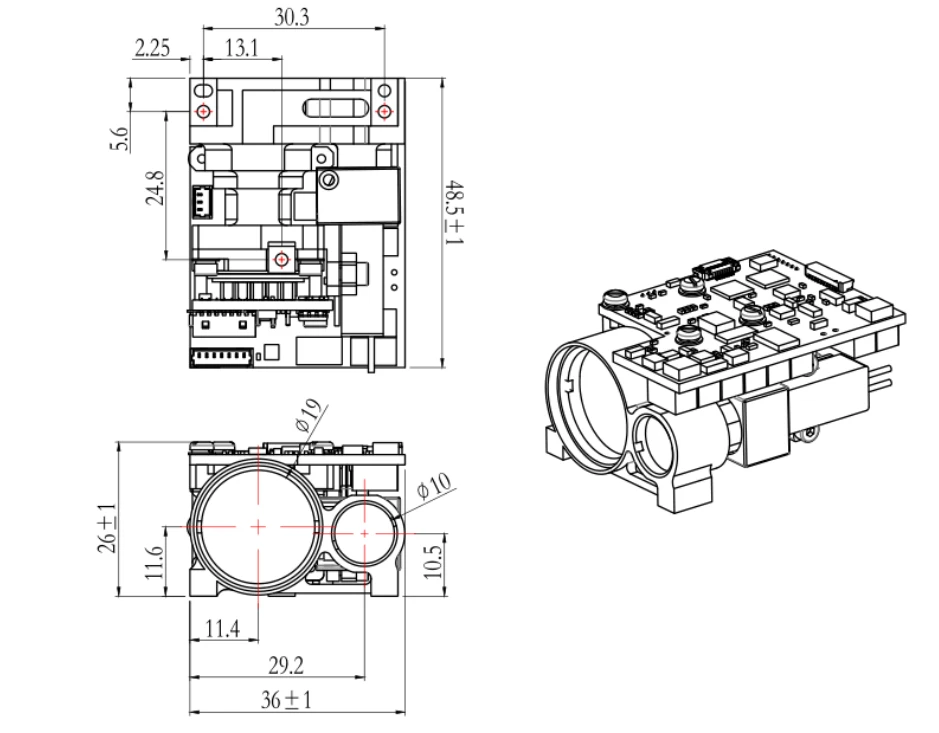

Интерфейс установки структуры
Электрический интерфейс
Интерфейс связи RS422/TTL;
Скорость передачи данных: 115200;
Биты данных: 8;
Стартовый бит: 1;
Стоповый бит: 1;
Бит четности: нет;
1. б) Внешний разъем;
Верхняя сторона компьютера осуществляет проверку перекрестной связи с разъемом DF52-10S-0.8, со стороны дальномера через разъем DF52-10P-0.8C.
Таблица 1. Определения контактов
|
Приколоть |
Оценка |
Определение электрических характеристик |
Примечания |
|
P- 1 |
ВИН+ |
||
|
Входная мощность положительная |
|||
|
P-2 |
ВТН+ |
||
|
P-3 |
КОМ |
||
|
P-4 |
КОМ |
Входная мощность отрицательная |
Источник питания |
|
P-5 |
RS422_TXD+ |
||
|
Выходной порт сигнала |
|||
|
P-6 |
RS422_TXD- |
От дальномера до главного компьютера |
|
|
P-7 |
RS422_RXD- |
||
|
Входной порт сигнала |
|||
|
P-8 |
RS422_RXD+ |
От главного компьютера до дальномера |
|
|
P-9 |
СВДИО |
Земля связи |
|
|
P-10 |
SWCLK |
Порт часов |

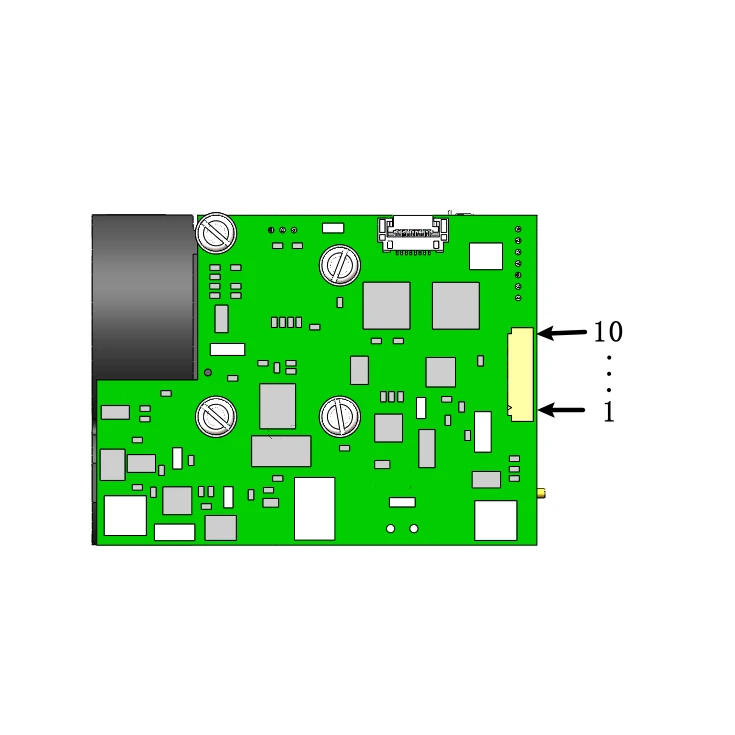

Положение контакта 1 разъема
Контакт:
